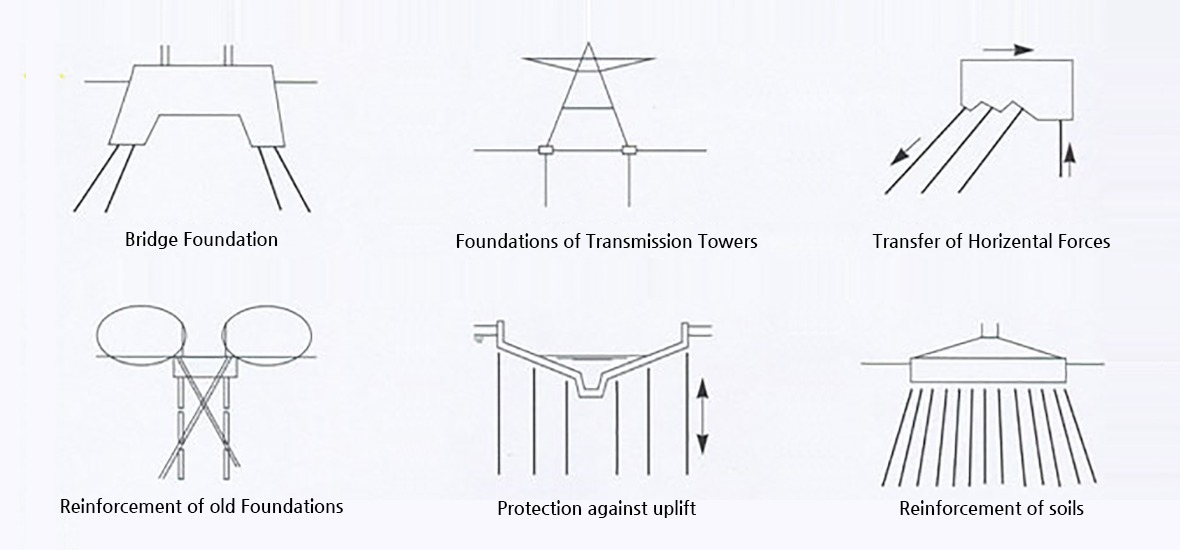

직경 30cm 이하의 작은 구경으로 천공을 해서 설치되는 현장 PILE로 Root Pile, MINI-PILE, Micro Pile 등으로 불리우고 있으며, 주요 사용 목적으로는 대형 장비의 진출입 및 소음, 진동으로 인하여 기성 말뚝 (PHC, STEEL PILE 등)의 시공이 용이하지 않은 현장에서 기초 Pile 공법으로서 작업 공간이 협소하거나 제한된 지역에서도 쉽게 설치 할 수 있으며, 지반 (암반)의 마찰력을 활용하는 공법이므로 압축력과 인장력을 동시에 허용 할 수 있는 것이 가장 큰 장점이다.

• 소형 장비의 사용으로 소음 및 진동이 적어 도심지 공사에 적합.
• 작은 천공 직경으로 어떠한 작업 조건에도 크게 구애 받지 않고 시공, 설치가 가능.
• 압축력과 인장력 또는 두 가지 하중이 동시에 작용하는 경우에도 지지력 확보.
• 정착부에서 Lock Nut 및 Coupler를 사용하여 어떠한 길이로도 연장이 가능.
• 높은 강도의 Steel Ba를 사용하므로 전단 변형과 지진 하중에 높은 유연성을 나타냄.
• 기존 구조물의 증개축시나 지하실 등 협소한 공간에서도 설치가 가능.
• 설계시 요구되는 하중 조건 (압축 및 인장)에 따라, 용이하게 단면 결정 및 제작이 가능.
• 다수의 Steel Bar를 조합 / 시공하여 작은 천공 직경으로 지반에 높은 축하중을 전달. (적용 하중 : ≒30~ 150ton)

MINI-PILE의 설계 구조를 특성과 그 기능 및 현장 조건을 충분히 고려하여 설계하여야 하며 특히, MINI-PILE의 계산은 그 이른 적 근거를 그라운드앵커의 개념에서 출발시켜 말뚝체를 형성하는 그라우트체와 암반과의 주면 마찰력에 의해 지지하는 하부 지지말뚝의 구조로 설계하게 되므로 적용대상 지반조건을 명확히 판단하여 사용 자재의 규격 및 말뚝체의 단면 등을 결정하여야 한다.
